项目作者：flyn
简介：DIY兴趣者，在立创开源平台开源了个人的DIY项目4G手机MiniPhone以及焊接工具焊台、恒温加热台和多功能掌控台。
这是一款基于全志A133处理器DIY的平板电脑，可运行android和linux系统。平板搭载一起7寸1024X600分辨率的触摸液晶屏以及3000mAh的电池，且内置双频wifi6/BT5.2通信模块，运行内存2GB，内置32GeMMC，能够外接TF卡。

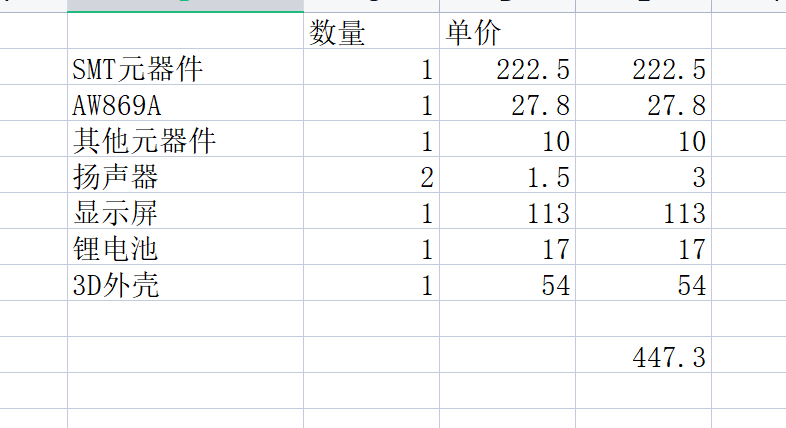

本项目DIY成本共447.3元，花费名单如下：
硬件设计
平板的PCB设计遵循嘉立创4层板免费打样规则，采用了3313层压，1.2mm厚度，线宽线距3.5mil，过孔0.3/0.4，尺寸掌控到10x10以内。

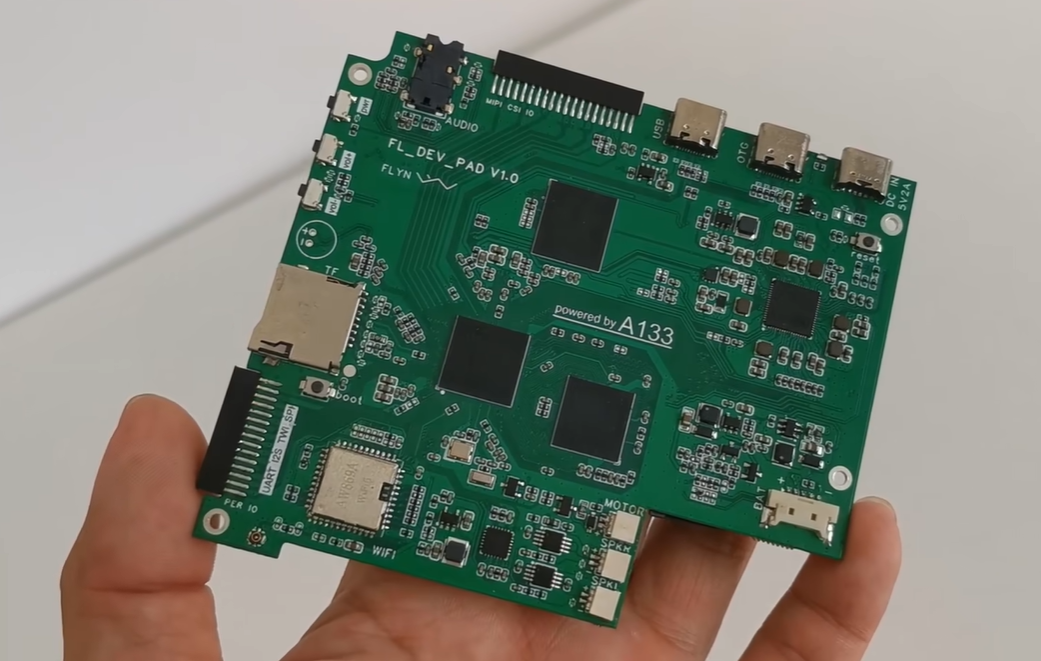

PCB实物图

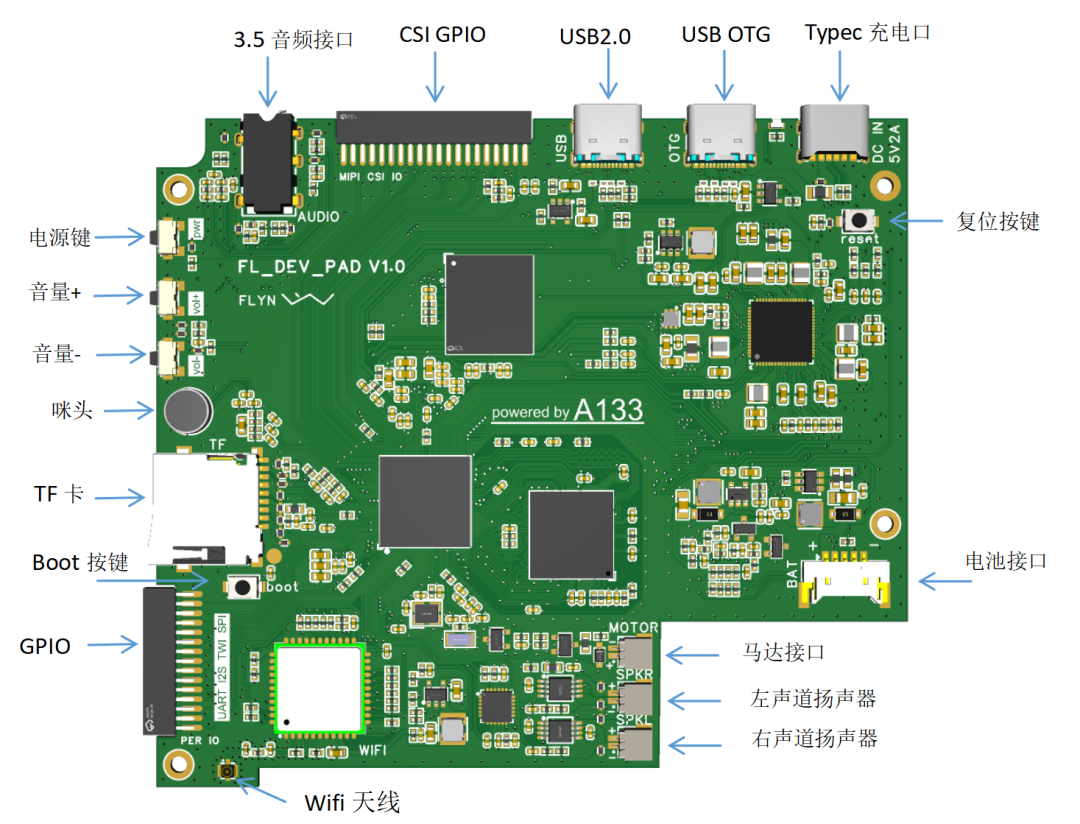

A133 PCB正反面资源图
元件基本都设计在PCB的正面，能够方便手焊或是贴片加工，背面是表示屏的fpc连接座，平板元器件参数如下：
尺寸：173x109x15mm
屏幕：7寸，1024x600分辨率
处理器：Allwinner A133 4核Cortex A53
内存：2G LPDDR3
存储：32G EMMC，可外扩TF卡
电池：3.7V 3000mAh锂电池
操作系统：Android 10
WIFI：双频WiFi6
蓝牙：BT5.2
音频接口：3.5mm耳机接口
数据接口：USB2.0x1，USB OTGx1
充电接口：Type-C口

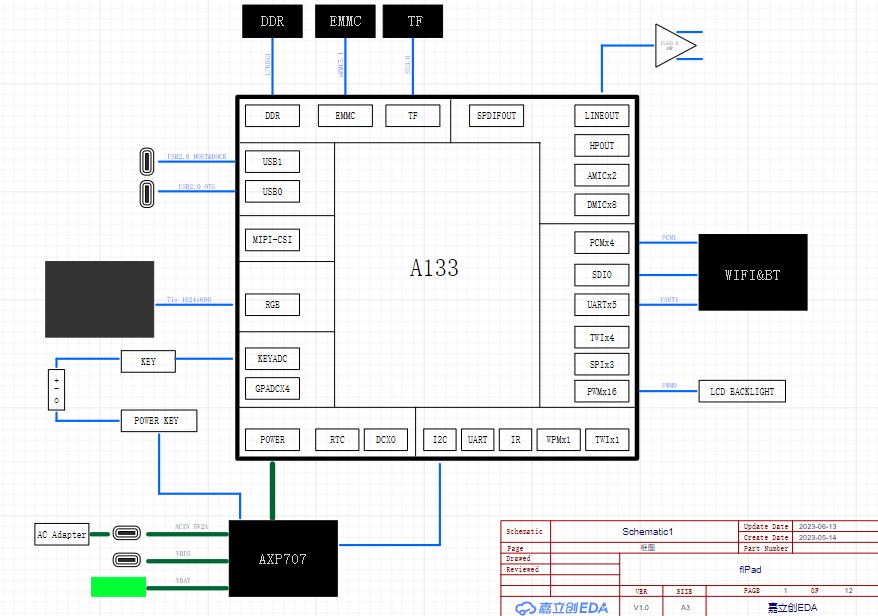

A133平板基本架构
布线设计
为了能够在嘉立创免费打板，PCB采用了4层板的设计，而A133是无内置DDR的，因此怎样将A133扇出和DDR走线设计将是PCB设计中的两个难点。

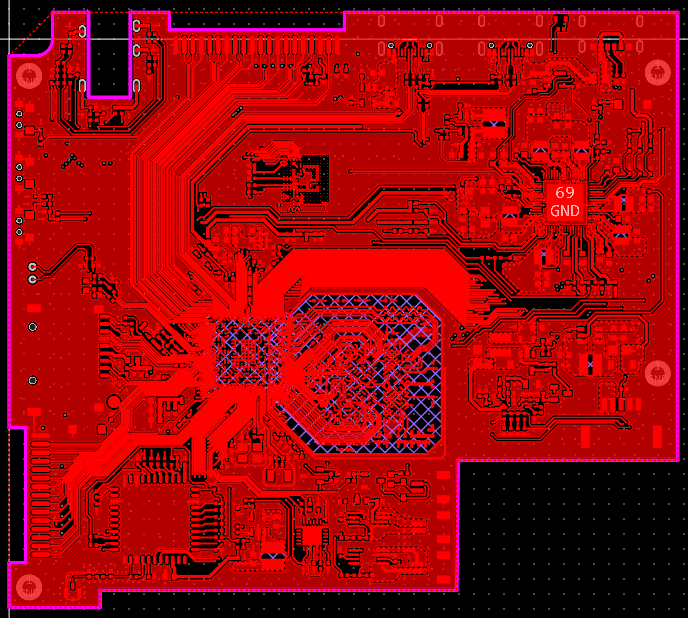

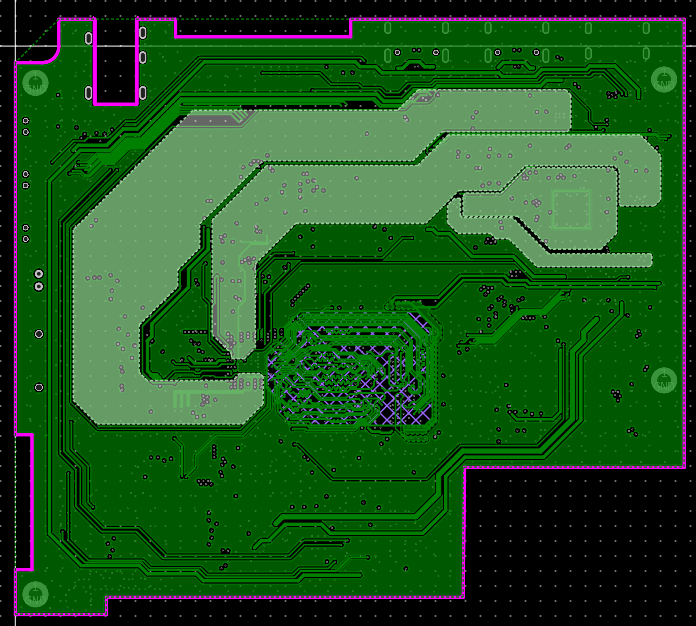

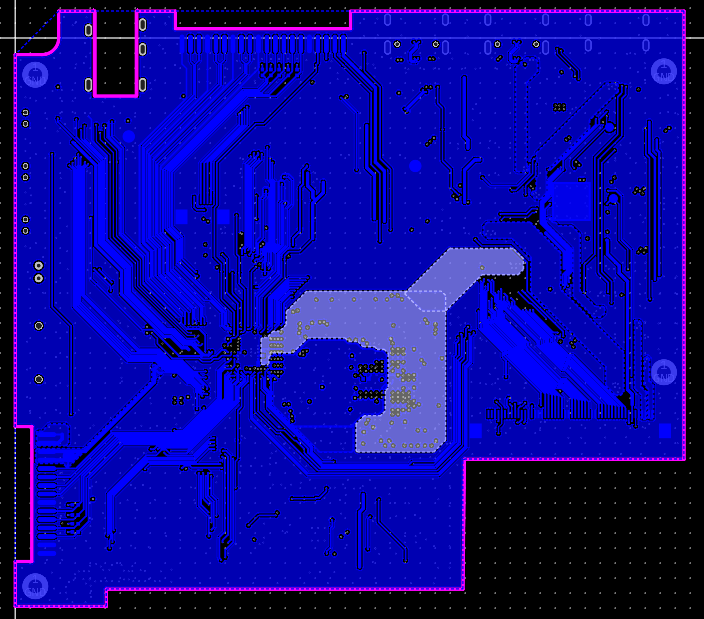

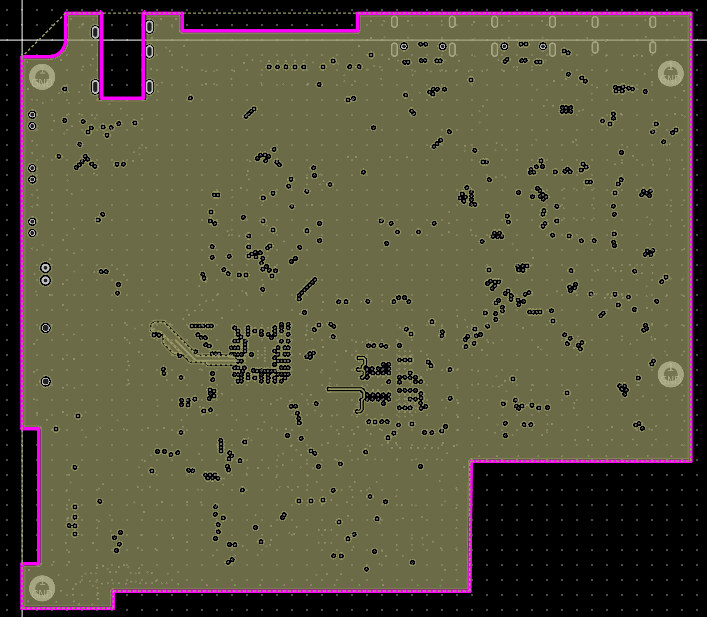

四层板布线设计
A133封装是0.5pitch的BGA，需要扇出走3.5mil线宽线距，为了方便走线，有部分焊盘改成椭圆形，DDR尽可能走3W，况且免费层压结构最接近的是3313结构，走50阻抗需求线宽6.16mil，4mil的话在阻抗上有偏差。
综上所述，层压设计为信号层-GND层-VCC层-信号层，DDR布线区域为信号-GND-信号-VCC。重视VCC-CPU和VCC-SYS等这些大电流的电压走线，要尽可能粗和短，换层连接处多打过孔。
布线前最好能找到有些官方的硬件设计指南资料之类的，有助于避坑保证一板过，本项目就参考了Whycan哇酷研发者社区和全志在线研发者社区内的有些设计资料。

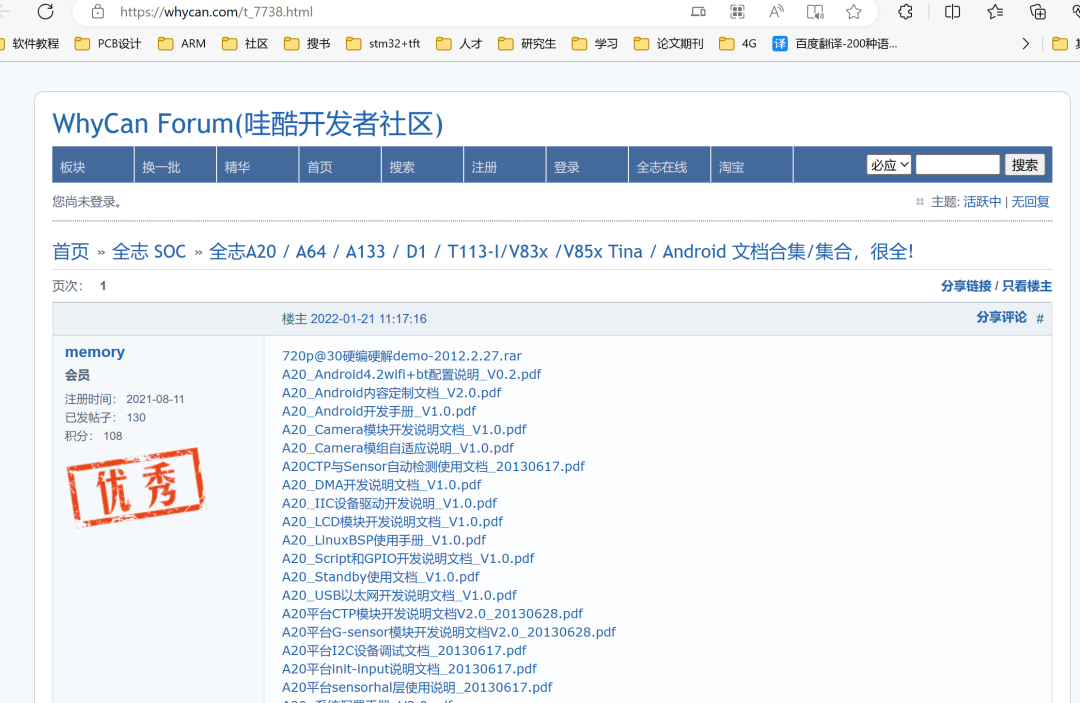

Whycan哇酷研发者社区
全志在线研发者社区
固件及测试
设计的初衷是做一个能够正常运用的平板，并且能够用来学习linux，故这次项目无需编写太多代码，直接烧入从论坛获取的其它平板的镜像文件就可运用。
拿到焊了部分元件的PCB板后，能够先经过DragonHD软件进行DDR测试。

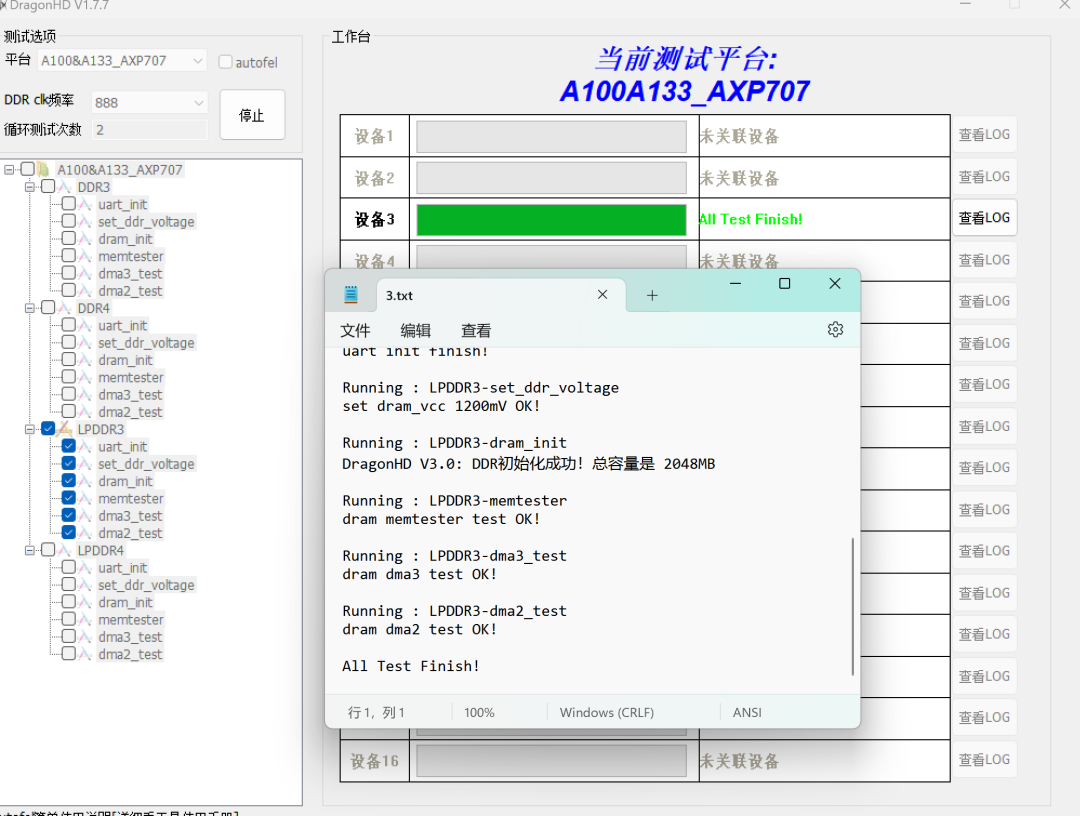

DragonHD进行DDR验证
验证研发板无问题后，能够运用PhoenixCard软件，将镜像文件烧入到TF卡中来起步，此时内置的EMMC尚未运用。

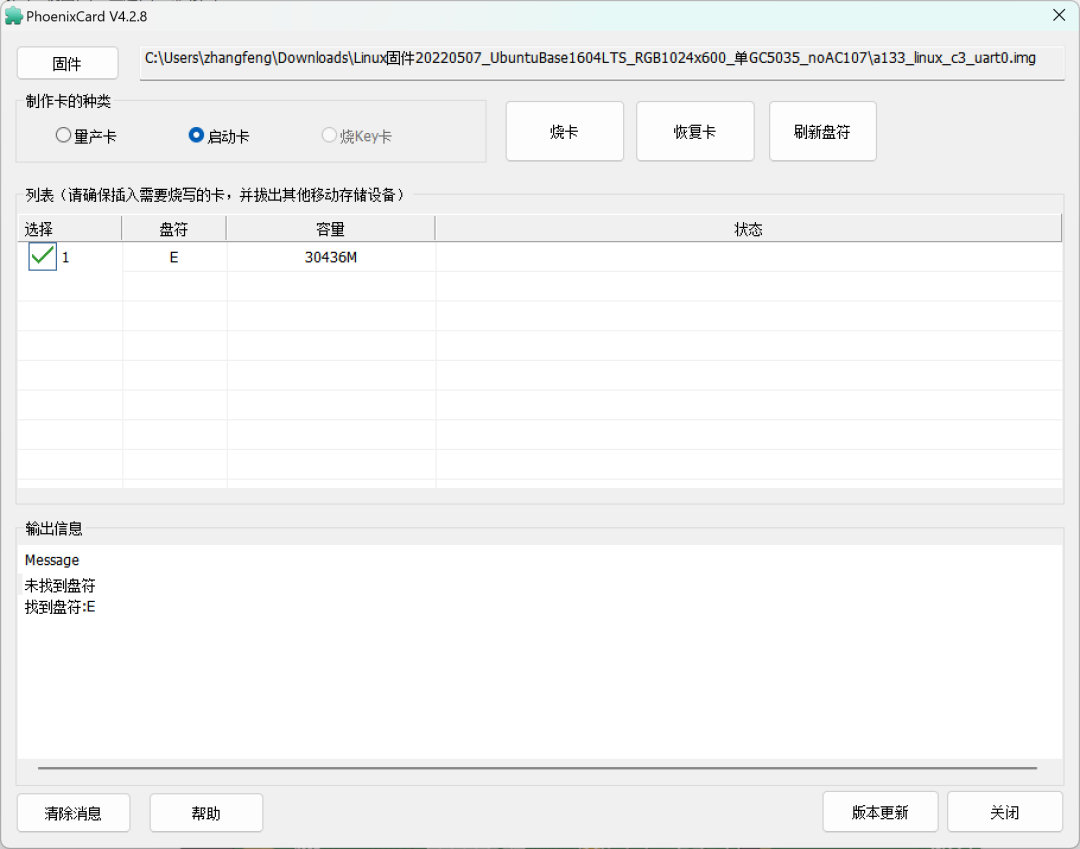

PhoenixCard制卡实现TF卡起步

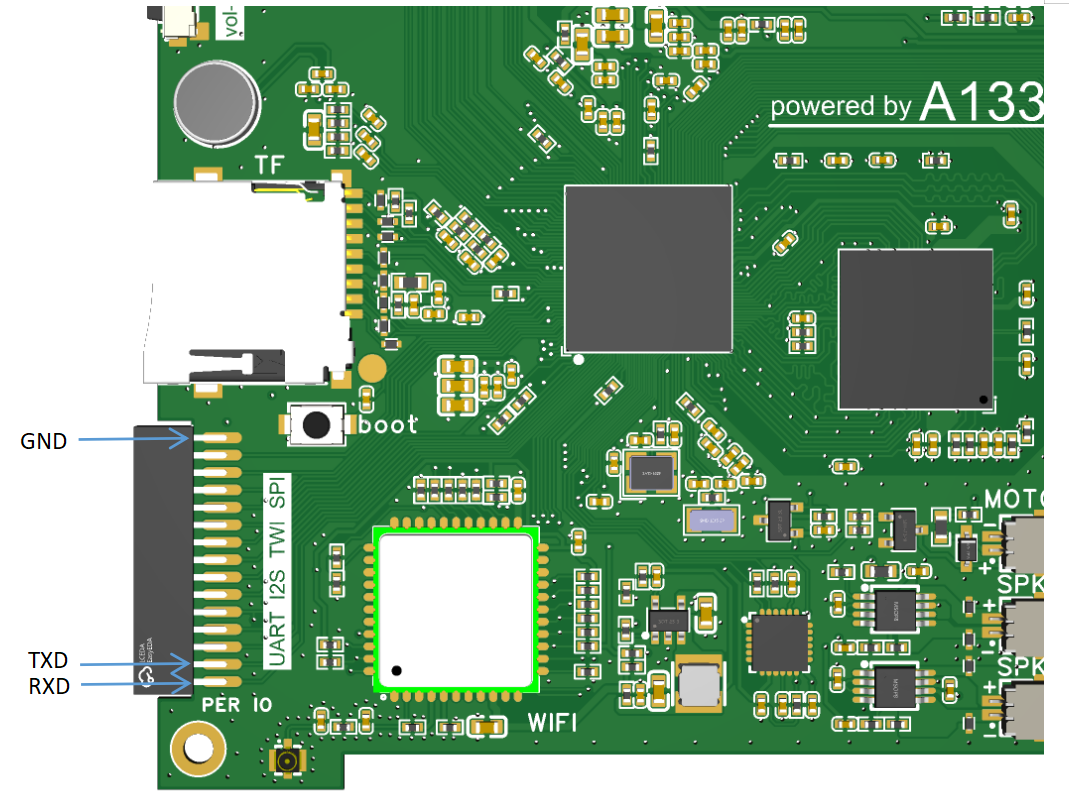

PCB在硬件上亦是接出了调试口以及部分外设的GPIO，能够用来扩展模块学习。可用来调试和查看信息，Jtag口日前未运用，串口引脚如下图所示：
模块外围电路
设置波特率115200就可通讯，接口由于尺寸原由用的是1.27间距的排座，后面有设计转接板转成2.54间距的插针，方便调试和运用。

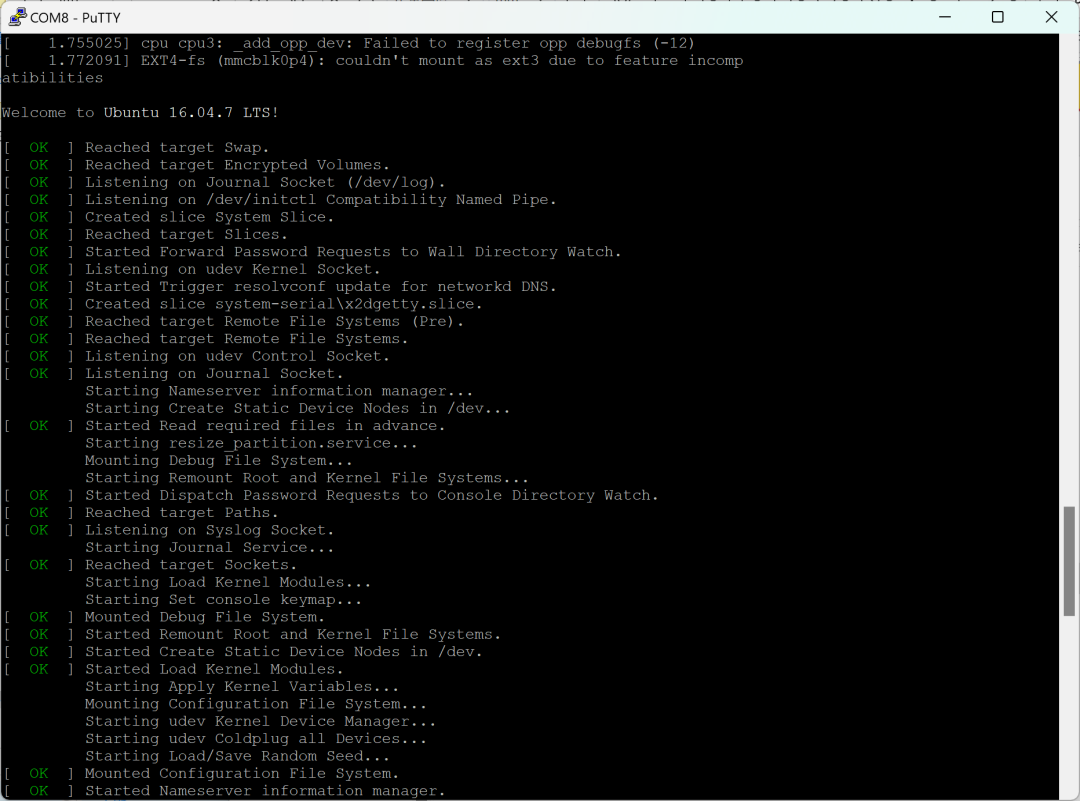

串口信息查看
外壳设计及组装
思虑到成本，亦为了适应区别需要设计，外壳采用3D打印，且分为：外框、中间层、背板三部分。
外框采用PLA，拥有较高的硬度；
中间层采用X树脂，SLA光敏树脂材料成本低；
背板如有散热需求能够用铝型材cnc，可直接贴在处理器和ddr上，想要低成本能够选取PLA或SLA。
 fill=%23FFFFFF%3E%3Crect x=249 y=126 width=1 height=1%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)
中间层扣在外框上做为PCB和表示屏的固定支架，觉得扣不牢的能够选取小螺丝继续固定。表示屏是直接卡在外框上的，背面和四周能够用双面胶粘住，重视装好后很难拆下来。请保准屏无问题后再安装，这般设计的目的是让屏幕和外框齐平（意见外框颜色选取黑色和屏幕比较搭）。

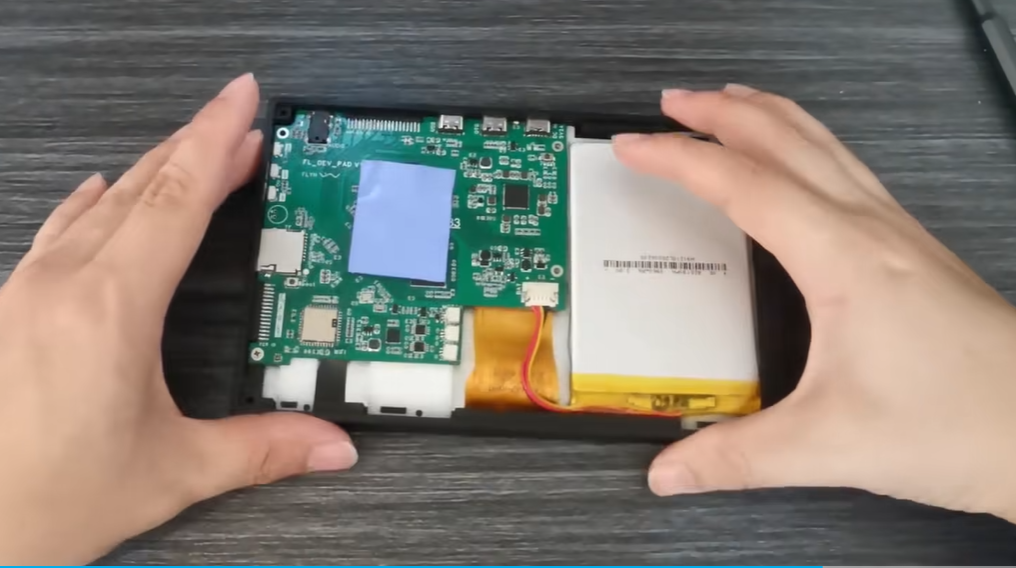

平板结构比较简单，能够参考以下方式安装。
先将中间层卡在外框上，再将PCB板固定在中间层。
接好液晶屏的fpc排线，将液晶屏背面贴好双面胶后扣进外框。
连接好电池、扬声器、天线等并固定。
盖上后盖，拧紧螺丝。
运用体验
刷新
资料获取
本项目所有资料均已开源，需要【电路+代码+视频演示】源文件，并且想要自己DIY平板学习的伙伴，请戳文末的“阅读原文”获取。
